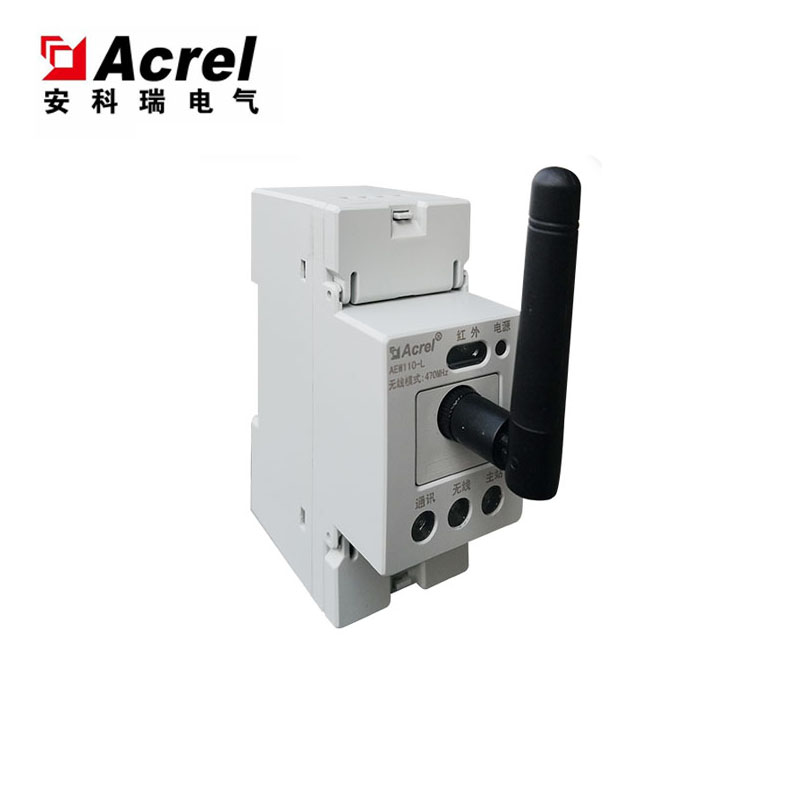

AEW110无线通讯转换器

1 概述

  AEW110无线通讯转换器主要用于辅助RS485设备进行无线组网，通过将通讯数据在RS485信号与无线信号之间互转，完成普通RS485设备的无线通讯。降低用户通讯组网的施工成本与改造时间，产品具有体积小、通讯稳定、传输距离远、安装方便等优点。可与RS485通讯设备灵活安装，实现局部通讯的无线组网。

2 主要功能

               (■：标配；□：可选)

3 技术参数

4 外形尺寸（单位：mm）

5 接线与安装

电源及通讯端子

6 工作方式介绍

  AEW110分为两种工作模式：主站模式与从站模式，可由通讯进行设置，具体寄存器地址见7通讯说明，两种工作模式具体介绍如下。

6.1主站模式

  一般用于通讯的主站端，电源灯下方的预留灯会点亮。AEW110优先等待RS485信号输入，接收到有效的RS485信号之后，会将其转成无线信号发出，在超时时间内（700ms），将接收到的有效无线信号转成RS485信号发出，完成数据处理流程。

6.2从站模式

  一般用于通讯的从站端，电源灯下方的预留灯会熄灭。AEW110优先等待无线信号输入，接收到有效的无线信号之后，会将其转成RS485信号发至自身的串口上，然后等待回送，在超时时间内（500ms），将收到的有效RS485回送信号通过无线转发出去，完成数据处理流程。

  由以上介绍可知，普通的RS485设备，若需无线组网，至少需要两台AEW110，并且一台需为主站模式与通讯管理机或其他集抄设备连接，一台为从站模式与普通的RS485设备连接。若设备本身支持无线通讯（如AEW100无线计量模块），则只需要一台主站模式的AEW110与通讯管理机或其他集抄设备连接即可完成无线组网。

  注意：一组AEW110通讯时，需要扩频因数与频道均相同才可正常通讯。在无线通讯距离内，从站接入数量由主站的特性（如个别通讯管理机单个串口接入设备的数量有限制）与通讯协议的规定决定（如Modbus协议要求从站的通讯地址小于255），但基于稳定性与数据实时性的考虑，推荐从站少于30个。
