摘要：光储充一体化电站作为新能源领域的创新模式，集成了太阳能发电和能量存储系统，旨在提高能源利用效率和响应能源需求的灵活性。这种模式对传统的能源供应和管理模式提出了挑战，同时也为能源行业的发展开辟了新的方向。文章阐述了光储充一体化电站建设的重要意义，并深入探讨了光储充一体化电站的关键技术，包括光伏发电技术、储能技术、耦合技术、开关柜技术和能量管理技术。文章还预测了光储充一体化电站在未来能源领域的发展趋势，旨在为能源行业的持续创新提供理论支持和实践指导。

关键词：光储充一体化电站；光伏发电；能量存储；智能管理

0引言

光储充一体化电站作为新型的能源利用模式，其he心在于有效整合太阳能发电与电能储存系统，实现能源的*效利用和持续稳定供应。该模式不仅能显著提升太阳能发电的使用效率，还能减少对传统化石燃料的依赖，对缓解能源危机和减少环境污染具有重要意义。然而，光储充一体化电站的建设面临众多技术挑战，包括如何提高太阳能电池的转换效率、如何设计更为*效和安全的能量储存系统，以及如何实现这些系统的优化整合与智能管理。这些技术问题的解决是实现光储充一体化电站*效运作的关键，也是推动可再生能源广泛应用的重要前提。文章深入分析和探讨光储充一体化电站建设中的关键技术，对于推动能源结构的优化和实现可持续发展目标具有重要的现实意义。

1光储充一体化电站建设的重要意义

光储充一体化电站通过整合太阳能发电和能量存储系统，有效解决了太阳能发电间歇性和不稳定性问题，确保能源供应的连续性和稳定性。这种模式在提高太阳能利用效率方面显示出其独特优势，同时也对减少温室气体排放、缓解quan球气候变化具有积*作用。在提升能源转换和存储效率、减少能源损耗方面，这种电站模式同样具有显著优势，对提高能源利用效率、降低能源成本发挥着关键作用。技术层面上，光储充一体化电站的建设推动了包括*效率太阳能电池、大容量能量储存系统及智能电站管理技术在内的一系列创新，不仅推进了电站技术发展，也为其他能源技术的进步奠定了基础。该模式在促进地区经济发展、增加就业机会等方面展现了其重要作用。鉴于太阳能资源的广泛分布，该电站模式在为偏远地区和能源不足地区提供稳定电力供应上具有不可替代的作用。

2光储充一体化电站建设的关键技术

2.1光伏发电技术

（1）光伏组件技术。光伏组件技术作为光储充一体化电站中光伏发电技术的he心，关注于提升太阳能电池的光电转换效率及其在电站系统中的集成应用。目前，光伏组件的发展集中在*效率硅基太阳能电池及其创新设计上。硅基太阳能电池包括单晶硅和多晶硅电池，通过采用高纯度硅材料和优化晶体生长工艺，显著提高了电池的光电转换效率。在电池结构设计方面，采用钝化发射*和背面电池（PERC）技术、异质结技术（HJT）和背接触电池技术，有效减少了电子-空穴对的复合损失，提高了电池的光电转换效率。对电池片的表面处理技术进行优化，如抗反射涂层和表面钝化技术，进一步降低了光学损耗和电子复合，增强了电池的光捕获能力。在光伏组件的封装和集成方面，采用高透光率的乙烯-醋酸乙烯共聚物（EVA）薄膜和耐候性强的背板材料，保证了组件的长期稳定性和耐环境性能[2]。光伏组件的电气设计通过优化串联和并联连接方式，实现了更高的模块输出功率和更低的系统线损。智能化光伏组件的研发集成了微型逆变器或优化器，实现了单个组件的*大功率点跟踪（MPPT），提升了整个光伏阵列的能量输出效率。光伏组件技术的创新和进步，不仅提升了光伏发电效率，还增强了光储充一体化电站在不同环境和运行条件下的适应性和可靠性，为实现*效、稳定的太阳能发电提供了坚实的技术基础。

（2）逆变器技术。逆变器技术在光储充一体化电站中的作用集中于将光伏组件产生的直流电*效转换为交流电，同时确保电能质量和系统稳定。现代逆变器通过采用*进的功率电子技术和微电子技术，实现*准的功率控制和*效能量转换。特别是宽带隙半导体材料如碳化硅（SiC）和氮化镓（GaN）的应用，显著降低了逆变器的导通损耗和开关损耗，从而提升转换效率。多电平逆变器技术通过增加电压电平，有效减少输出电压和电流的波动，提高输出电能质量。集成的MPPT技术能根据光照和温度变化自动调整工作状态，*大化捕获能量。逆变器的远程监控和故障诊断功能，利用实时数据分析和预测性维护，提高系统运行可靠性和维护效率[3]。为适应电网需求，现代逆变器还具备电网支持功能，如低电压穿越（LVRT）和电压调节，增强电网的稳定性。逆变器技术的创新不仅优化了光伏发电的能量转换过程，也为光储充一体化电站的*效稳定运行提供了技术支持，成为可持续能源供应的关键环节。

2.2储能技术

储能技术在光储充一体化电站中起着至关重要的作用，主要涉及电化学储能系统、机械储能设备和热能储存技术的应用与优化。在电化学储能系统中，锂离子电池因其高能量密度、长循环寿命和优良的充放电效率成为主流选择。电池管理系统（BMS）的应用确保电池组安全稳定运行，通过实时监控电池状态和性能，优化充放电策略，延长电池寿命。此外，液流电池在大规模储能领域展现优势，可扩展的储能容量和较低的能量密度损耗满足大型电站需求。机械储能设备如抽水蓄能和飞轮储能，以其*效的能量转换和长期的储能能力适应特定场景。抽水蓄能通过高低地势间移动水体存储能量，飞轮储能利用旋转质量的惯性存储和释放能量。热能储存技术包括相变材料储热和高温熔盐储热，为电站提供*效热能存储方式。相变材料通过物质相变吸收或释放热量，高温熔盐储热利用熔盐高比热容储存热能。储能技术的综合应用，提升了电站能量利用效率，为太阳能发电的不稳定性和间歇性提供调节手段。*确的能量管理和调控确保电站在不同运行条件下拥有*效性能，为实现可持续的能源供应提供坚实基础。

2.3耦合技术

耦合技术的关键在于优化光伏和储能系统的能量流动，确保两个系统间能量的*效传递和利用。电站设计采用**进的控制算法和实时数据处理技术，动态调整光伏发电和储能系统的工作状态，以应对电站负荷变化和环境条件的波动。例如，实施*大功率点跟踪（MPPT）算法，自动调整光伏系统的工作点，优化能量捕获。同时，通过*确控制储能系统的充放电过程，平衡电站的能量供需，提高整体运行效率。耦合技术在实现光伏系统和储能系统的热管理方面也至关重要，通过优化热控制系统，保持设备在*佳温度下运行，延长设备寿命，降低维护成本。耦合技术通过实现光伏发电和储能系统间的有效接合和协调运行，提高了光储充一体化电站的整体能效和可靠性，对电站的持续稳定运行至关重要。

2.4开关柜技术

开关柜技术在光储充一体化电站中起到关键的配电和保护作用，确保电站内部电气系统的安全、稳定与*效运行。开关柜主要包括断路器、隔离开关、接触器、继电器和控制单元等关键组件，负责电站内部电力的分配、控制及保护。断路器在电站系统中用于保护电气设备免受过载或短路的损害，其选择和配置需考虑电流承载能力和断路能力。隔离开关用于在维修时安全地隔离电气设备，其设计需满足高压电气隔离的安全标准。接触器和继电器作为控制元件，用于远程或自动控制电站内部电气设备的开合，其性能直接影响电站的响应速度和操作可靠性。控制单元是开关柜的大脑，集成*进的微处理器和控制算法，实现对电站内部电气设备的*确控制和实时监控。在设计开关柜时，还需考虑其防尘、防潮、抗震等物理性能，确保在恶劣环境下的稳定运行。开关柜的热管理也非常重要，需采用*效的散热设计，如强制通风、散热片或空调系统，以防止设备过热，保证运行效率和寿命。开关柜的智能化管理是提高电站效率和安全性的重要方向，通过集成智能监控系统，如故障诊断、状态监测和预测性维护，实现对电站运行状态的实时监控和及时维护。开关柜技术通过在电力分配、控制和保护方面的*效与可靠性，确保了光储充一体化电站内部电气系统的稳定运行，对电站的整体性能和安全性发挥着至关重要的作用。

2.5能量管理技术

能量管理技术在光储充一体化电站中的应用目的是实现对光伏发电、储能系统以及电站负载之间能量流动的*效调控。该技术he心在于采用*进的管理系统和算法，对电站内部的能量产生、存储和消费进行实时监控和智能优化。能量管理系统（EMS）集成了*级数据处理能力和人工智能算法，能实时分析电站的能量产出、储存状态和消费需求。通过预测光伏发电的产能和负载需求的变化，EMS调整储能设备的充放电策略，优化能量的存储和利用效率。电站的需求响应管理是能量管理的关键组成部分，涉及调节电站内部负载和参与电网侧需求响应，包括负荷平衡、峰谷电价适应等策略，以减少电能成本和提升电网稳定性。在储能系统管理方面，EMS不仅监控电池状态，还通过优化充放电深度、温度控制等手段延长电池寿命。EMS还需具备与电网交互的能力，如支持电网频率调节、电压控制和应急响应功能，提高电站对电网的支持能力。在数据安全和网络通信方面，EMS应采用*级加密技术和稳定的通信协议，确保数据传输的安全性和系统的可靠运行。通过这些*级的管理技术和策略，能量管理系统不仅提升了电站的经济效益，还增强了电站的运行可靠性和对电网的友好性，是光储充一体化电站*效稳定运行的关键环节。

3光储充一体化电站的未来展望

光储充一体化电站在未来能源领域的发展前景广阔，其he心在于实现更*效、可靠、环保的能源供应。随着太阳能电池效率的持续提升和成本的进一步降低，光伏发电将更加*效和经济，使光储充一体化电站在各种环境下的应用更加广泛。特别是钙钛矿太阳能电池、多结合太阳能电池等新型*效率太阳能电池技术的发展，将大幅提升光伏组件的转换效率，进一步推动光储充一体化电站的效率和成本效益。在储能技术方面，锂离子电池、液流电池等*效储能系统的研发和优化，将大幅提升储能容量和寿命，降低成本，这对于平衡光伏发电的间歇性和不稳定性至关重要，提高了电站的调峰能力和可靠性。未来光储充电站将更多采用智能化的能量管理系统，利用物联网、大数据分析和人工智能技术进行能量的*效分配和优化管理，实现对能源需求的*准预测和响应，从而提高能源的利用效率和电站的经济性。分布式能源系统和微电网的发展将使光储充一体化电站在城市和农村能源供应中扮演更加重要的角色。这种模式有助于提高能源供应的灵活性和可靠性，特别是在偏远地区或灾难情况下，能够提供稳定的能源供应。环保和可持续发展的quan球趋势将进一步推动光储充一体化电站技术的创新，特别是在减少碳排放和提高能源利用效率方面。光储充一体化电站不仅能够推动能源结构的优化和转型，还能在应对气候变化和促进可持续发展方面发挥重要作用。4安科瑞微电网能量管理系统

Acrel-2000MG微电网能量管理系统能够对微电网的源、网、荷、储能系统、充电负荷进行实时监控、诊断告警、全景分析、有序管理和*级控制，满足微电网运行监视*面化、安全分析智能化、调整控制前瞻化、全景分析动态化的需求，完成不同目标下光储充资源之间的灵活互动与经济优化运行，实现能源效益、经济效益和环境效益*大化。

4.1主要功能

实时监测；

能耗分析；

智能预测；

协调控制；

经济调度；

需求响应。

4.2系统特点

平滑功率输出，提升绿电使用率；

削峰填谷、谷电利用，提高经济性；

降低充电设备对局部电网的冲击；

降低站内配电变压器容量；

实现源荷*高匹配效能。

4.3相关控制策略

1.削峰填谷：配合储能设备、低充高放

2.需量控制：能量储存、充放电功率跟踪

3.备用电源

4.柔性扩容：短期用电功率大于变压器容量时，储能快速放电，满足负载用能要求

4.4he心功能

1）多种协议

支持多种规约协议，包括：ModbusTCP/RTU、DL/T645-07/97、IEC60870-5-101/103/104、MQTT、CDT、*三方协议定制等。

2）多种通讯方式

支持多种通信方式：串口、网口、WIFI、4G。

3）通信管理

提供通信通道配置、通信参数设定、通信运行监视和管理等。提供规约调试的工具，可监视收发原码、报文解析、通道状态等。

4）智能策略

系统支持自定义控制策略，如削峰填谷、需量控制、动态扩容、后备电源、平抑波动、有序充电、逆功率保护等策略，保障用户的经济性与安全性。

5）全量监控

覆盖传统EMS盲区，可接入多种协议和不同厂家设备实现统一监制，实现环境、安防、消防、视频监控、电能质量、计量、继电保护等多系统和设备的全量接入。

4.5系统功能

系统主界面，包含微电网光伏、风电、储能、充电桩及总体负荷情况，体现系统主接线图、光伏信息、风电信息、储能信息、充电桩信息、告警信息、收益、环境等。

储能监控

系统综合数据：电参量数据、充放电量数据、节能减排数据；

运行模式：峰谷模式、计划曲线、需量控制等；

统计电量、收益等数据；

储能系统功率曲线、充放电量对比图，实时掌握储能系统的整体运行水平。

光伏监控

光伏系统总出力情况

逆变器直流侧、交流侧运行状态监测及报警

逆变器及电站发电量统计及分析

并网柜电力监测及发电量统计

电站发电量年有效利用小时数统计，识别低效发电电站；

发电收益统计(补贴收益、并网收益)

辐照度/风力/环境温湿度监测

并网电能质量监测及分析

光伏预测

以海量发电和环境数据为根源，以高精度数值气象预报为基础，采用多维度同构异质BP、LSTM神经网络光功率预测方法。

时间分辨率：15min

超短期未来4h预测精度＞90%

短期未来72h预测精度＞80%

短期光伏功率预测

超短期光伏功率预测

数值天气预报管理

误差统计计算

实时数据管理

历史数据管理

光伏功率预测数据人机界面

风电监控

风力发电系统总出力情况

逆变器直流侧、交流侧运行状态监测及报警

逆变器及电站发电量统计及分析

并网柜电力监测及发电量统计

电站发电量年有效利用小时数统计，识别低效发电电站；

发电收益统计(补贴收益、并网收益)

风力/风速/气压/环境温湿度监测

并网电能质量监测及分析

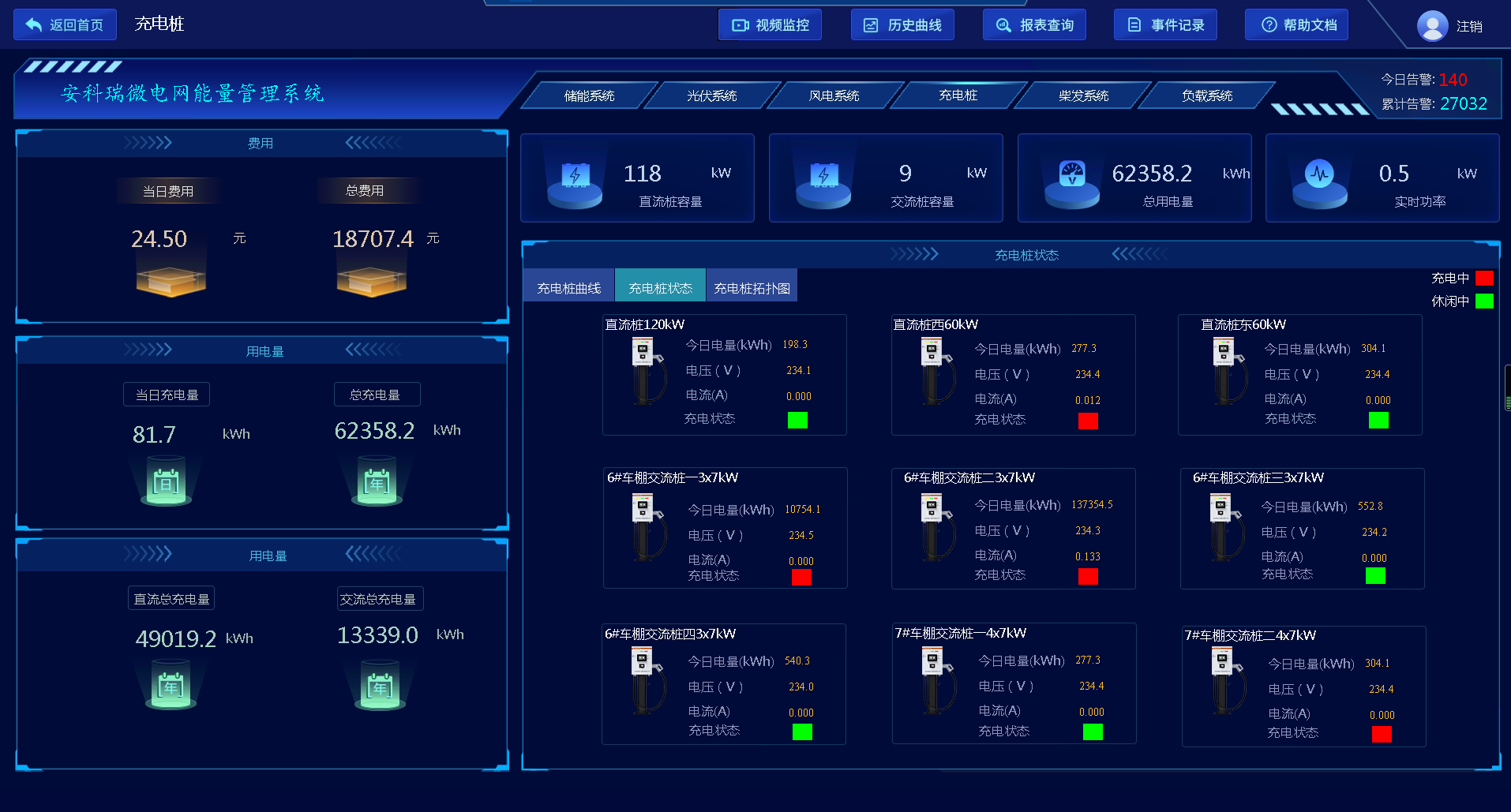

充电桩系统

实时监测充电系统的充电电压、电流、功率及各充电桩运行状态；

统计各充电桩充电量、电费等；

针对异常信息进行故障告警；

根据用电负荷柔性调节充电功率。

电能质量

对整个系统范围内的电能质量和电能可靠性状况进行持续性的监测。如电压谐波、电压闪变、电压不平衡等稳态数据和电压暂升/暂降、电压中断暂态数据进行监测分析及录波展示，并对电压、电流瞬变进行监测。

4.6设备选型

5结束语

结合*进的光伏发电技术与创新的储能解决方案，这种电站模式不仅提升了能源的利用效率，还增强了供电系统的稳定性与可靠性。从技术的角度，光伏组件、逆变器、储能系统及能量管理技术的不断进步为电站的*效运行提供了坚实基础。面对环境保护的挑战和能源需求的增长，持续推动该领域的技术创新和应用扩展，对于构建更加绿色、*效的能源体系具有深远的意义。
